永磁同步电机在堵转时，，转速靠近 0，，但电流、转矩和热风险都可能很高。？＝谥破饕龅牟皇恰俺中哟蟮缌靼阉ゴ忧啊，，而是在转矩需要、电流限度、母线能力、温度模型和故障；；ぶ渥銎。堵转节制的主题，，是在零速或极低速前提下维持可控转矩，，同时预防过流、退磁、绕组过热和功率器件败坏。

在新能源汽车和电驱系统里，，永磁同步电机，，也就是 PMSM，，时时被描述成“高效能、高功率密度、高响应”的电机。但这些利益背后有一个前提：节制器必须知晓自己在干什么。

尤其是在堵转工况下。

所谓堵转，，能够单一理解为：节制器但愿电机输出转矩，，但转子由于外部负载、机械卡滞、制动未开释、坡道重载、传动系统阻滞等原因没有转起来，，或者转速长功夫停顿在靠近 0 的区域。

这时辰最容易产生一个误会：既然车轮没动，，是不是电机“没干活”？？？

刚好相反。堵转时，，机械输出功率靠近 0，，但电磁系统可能正在接受很高的电流和热压力。电机没有把能量有效转成机械活动，，无数能量最终会造成绕组铜耗、逆变器损耗和部门发热。

这就是堵转节制必须端庄对待的原因。

图 1：堵转时，，转速为零不代表系统没有能量流动

一、PMSM 的转矩来自哪里？？？

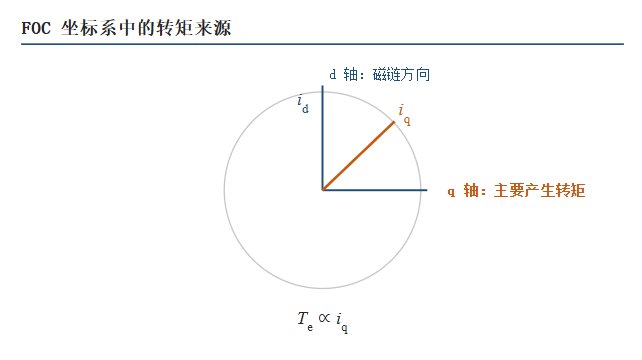

图 2：FOC d/q 轴与 q 轴电流产生转矩的关系

现代 PMSM 通常选取 FOC，，也就是磁场定向节制。

FOC 的主题思想，，是把三订互换电流通过 Clarke/Park 变换，，转换成随转子磁场旋转的 d/q 坐标系电流：

• d 轴电流 id：大体沿着转子永磁体磁链方向，，影响励磁、弱磁和部门磁阻转矩；；
• q 轴电流 iq：大体垂直于转子磁链方向，，重要产生电磁转矩。

对表贴式 PMSM 来说，，常见节制战术是 id≈0，，重要靠 iq 产生转矩。对内嵌式 PMSM 来说，，由于 d/q 轴电感分歧，，还能够通过 MTPA 利用一部门磁阻转矩。

所以，，从节制器角度看，，驾驶员踩下踏板或 VCU 给出扭矩要求后，，电机节制器性质上会把这个要求转换成一个 q 轴电流指标。

简化理解就是：

但这个逻辑只在电流、温度、电压、地位估算都允许的情况下成立。

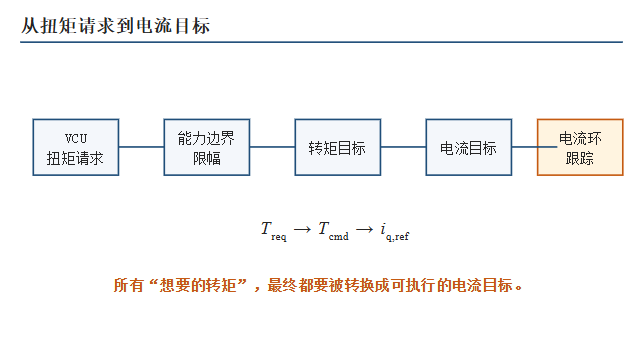

图 3：整车扭矩要求到 q 轴电流指标的转换链路

二、堵转时最特殊的处所：转速为零，，但转矩需要可能很大

正常行驶时，，电机转速上升，，反电动势增长，，节制器必要同时处置电流、电压、转速和弱磁等问题。

堵转时情况分歧：转速很低，，反电动势险些没有，，母线电压限度通常不是第一矛盾。第一矛盾造成了电流和热。

由于转子不动，，机械功率：

Pmech = Te · ωm

角速度靠近 0，，所以哪怕转矩很大，，机械输出功率也靠近 0。

但电流并不会由于转子不动而自动隐没。为了维持转矩，，节制器依然要给绕组施加电压，，让电流流过定子绕组。因而铜耗会持续产生：

Pcu ≈ Irms2Rs

这意味着堵转时最危险的不是“车不动”，，而是“大电流持续多久”。

短功夫堵转可能只是一次重载起步；；长功夫堵转就可能造成热苦难。

三、堵转节制不是一个 PI 环，，而是一组限度器

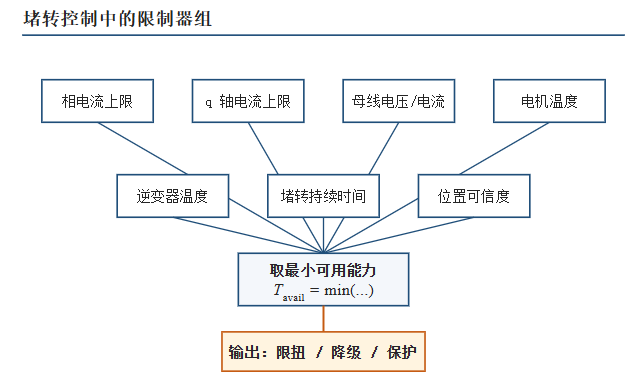

图 4：堵转节制中的限度器组共同决定可用转矩天堑

好多人理解电机节制，，会从三环结构起头：

• 最内层是电流环；；
• 中央是速度环；；
• 外层可能是地位环或整车扭矩要求。

在车辆牵引电机里，，VCU 通常给电机节制器发送扭矩要求，，电机节制器内部再通过 FOC 电流环实现。

堵转时，，真正起关键作用的是内层电流环和各类限度器。

电流环的工作，，是让现实 id/iq 追随指标值。它会凭据电流误差输出 vd/vq，，再经过 SVPWM 造成逆变器三相开关信号。

但堵转时不能只看电流跟踪。？＝谥破骰贡匦氲加：

1. 最大相电流限度；；
2. 最大 q 轴电流限度；；
3. 电机绕组温度限度；；
4. 逆变器 IGBT/MOSFET 温度限度；；
5. 永磁体退磁风险限度；；
6. 母线电压和母线电流限度；；
7. 堵转持续功夫限度；；
8. 机械传动系统；；は薅。

所以，，堵转节制的现实输出不是“VCU 要几多扭矩，，MCU 就给几多扭矩”，，而是：

最终允许扭矩 = 驾驶/整车要求、当前电流能力、温度能力、；；ふ绞、堵转计时共同裁剪后的了局。

四、有地位传感器和无传感器，，堵转难度齐全分歧

图 5：零速堵转时，，有传感器和无传感器 FOC 的重要差距

PMSM FOC 必须知晓转子电角度。若是角度错了，，正本应该产生转矩的 q 轴电流会被打偏，，了局可能是转矩变小、发热变大，，甚至反向冲击。

若是电机有旋变、编码器、霍尔等地位传感器，，零速堵转时依然能够知晓转子地位，，节制器能够在正确角度下注入 q 轴电流，，输出静态转矩。

若是是无传感器 FOC，，问题会难题好多。

无传感器算法通常依赖反电动势或观测器估算转子地位。？？稍诹闼俸图退偈，，反电动势很弱，，信噪比差，，地位估算容易不成靠。

因而，，无传感器 PMSM 在堵转或重载起步时，，往往必要额外战术，，例如：

• 启动前转子预约位；；
• 开环低速拖动；；
• 高频注入鉴别转子地位；；
• 低速区限扭；；
• 堵转；；じ鼐。

这也是为什么牵引车、矿卡、重载坡道起步等场景，，要出格验证无传感器节制的低速和堵转能力。

五、节制器若何判断“这是堵转”？？？

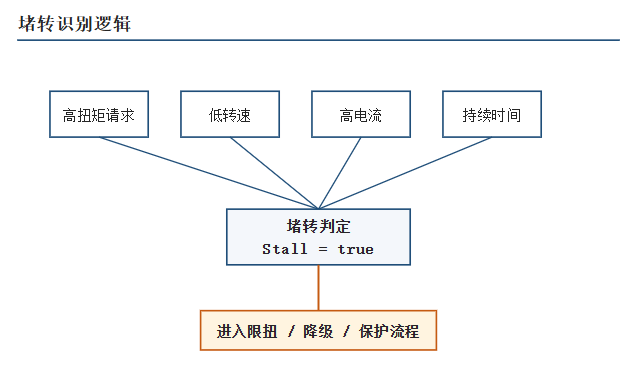

图 6：堵转鉴别通常由高扭矩、低转速、高电流和持续功夫共同触发

工程上，，堵转不是单靠一个变量判断的。

常见逻辑会综合以下信号：

1. 转矩要求或 iq 要求较高；；
2. 现实转速长功夫低于阈值；；
3. 电流持续高于阈值；；
4. 电机没有依照进展加快；；
5. 持续功夫超过标定值；；
6. 温度或热模型急剧上升；；
7. 可能伴随机械制动、档位、轮速、坡度等整车信号异常。

一个典型判断能够简化成：

进入堵转；；ず，，节制器通常不会立刻粗鲁断电，，而会分阶段处置：

• 第一阶段：限度扭矩或限度 iq；；
• 第二阶段：降低允许持续功夫；；
• 第三阶段：上报堵转风险或过载状态；；
• 第四阶段：若是仍未复原，，退出使能或进入故障；；。

这样做的主张，，是既保留短时脱困能力，，又预防长功夫硬顶销毁系统。

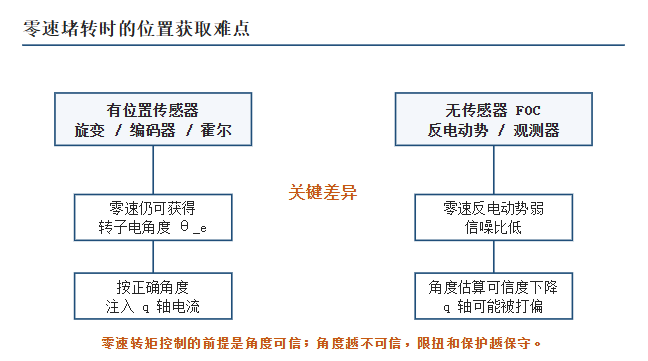

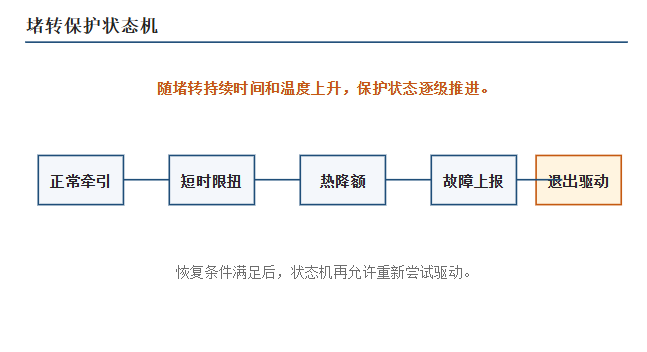

图 7：堵转；；ご诱ＧＲ酵顺銮淖刺萁

六、为什么不能一向给最大电流？？？

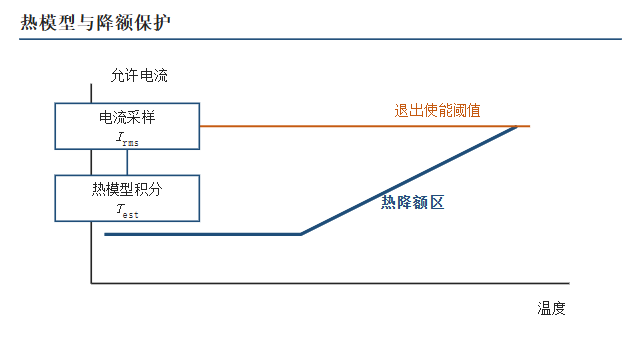

图 8：堵转持续时，，热模型会把峰值能力逐步降到持续能力

从用户履历看，，驾驶员可能只关切“能不能爬上去”“能不能脱困”。

但从电驱系统看，，最大电流不是一个能够无限持续的能力。

电机和逆变器通；；岱直：

• 峰值电流：只能短功夫接受；；
• 持续电流：能够持久接受；；
• 热降额电流：温度升高后必须降低；；
• 故障；；さ缌：超过后必须堵截。

堵转时，，电流产生的热很集中。尤其在转子不转时，，散热前提可能比正常动弹更差，，绕组部门、功率器件和母排城市急剧升温。

对 PMSM 来说，，还要思考永磁体退磁风险。过大的 d 轴反向电流、过高温度或异常电流冲击，，都可能让永磁体机能降落。这个危险一旦产生，，可能不是重启就能复原的。

因而，，优良的堵转节制不是“电流越大越猛”，，而是知晓什么时辰该给，，什么时辰该收，，什么时辰必须；；。

七、VCU 标定要关注什么？？？

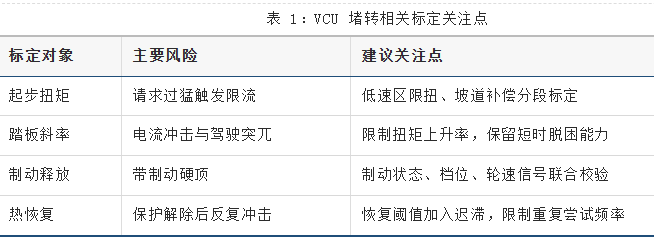

堵转并不是电机节制器一小我的问题。VCU 的扭矩要求和斜率限度，，会直接影响电机节制器的压力。

若是 VCU 在低速、坡道、制动未开释、挡位切换等场景下给出过陡的扭矩斜率，，电机节制器即便电流环正常，，也可能急剧触发限流或热；；。

所以，，整车标定要重点关注：

1. 起步扭矩要求是否过猛；；
2. 踏板扭矩斜率是否合理；；
3. 坡道起步是否容易进入堵转计时；；
4. 制动开释和驱动扭矩是否协调；；
5. 堵转；；ごシ⑶笆欠窀菔辉弊愎煌牙ЧΨ；；
6. ；；ごシ⒑笫欠裼星宄汗收下牒徒导墩绞；；
7. 热复原后是否允许重新尝试。

对商用车、矿卡、重载车辆来说，，还要重点验证满载坡道起步、低速蠕行、陷车脱困、半坡倒车等工况。

这些工况下，，堵转；；け甓ㄌそ，，会导致车辆“没劲”；；太守旧，，又可能伤电机和逆变器。

八、一个工程化的堵转节制框架

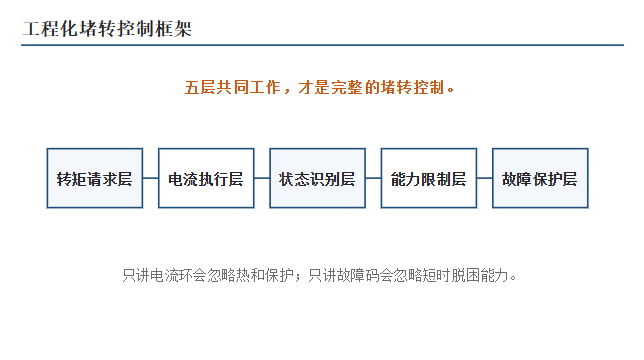

图 9：PMSM 堵转节制的五层工程框架

能够把 PMSM 堵转节制理解成五层：

第一层，，转矩要求层。 来自驾驶员、VCU、巡航或上层节制器，，决定“想要几多转矩”。

第二层，，电流执行层。 FOC 把转矩要求转成 iq，，电流环掌管急剧跟踪。

第三层，，状态鉴别层。 凭据转速、电流、加快度、持续功夫、温度判断是否进入堵转或过载。

第四层，，能力限度层。 凭据电机、逆变器、母线、电池和热模型推算当前最大允许扭矩。

第五层，，故障；；げ。 当堵转持续超过安全天堑时，，限扭、降级、报警，，必要时退出驱动。

这五层一路工作，，才是齐全的堵转节制。

只讲电流环，，会忽略热和；；；；只讲故障码，，会忽略短时脱困能力；；只讲驾驶性，，又可能就义硬件寿命。

结语

永磁同步电机堵转节制的性质，，不是“让电机在不转时持续硬顶”，，而是在极低速、高电流、高热风险下，，尽量输出可用转矩，，同时把系吐漪在安全天堑内。

FOC 解决的是“若何精准地产生转矩”；；堵转；；そ饩龅氖恰罢飧鲎啬艹中嗑、在什么前提下必须收回来”。

对电机节制工程师来说，，堵转是电流环、角度、限流、热模型和故障诊断的综合考题。

对 VCU 和整车标定工程师来说，，堵转是扭矩要求、驾驶性、脱困能力和硬件；；ぶ涞钠胶馓。

车轮不转，，并不代表系统没有工作：枚嗍背，，真正决定电驱靠得住性的，，正是这些看似“不动”的瞬间。
